Turbin angin dari inverter jaringan
Aplikasi Sistem:
1, Rumah tinggal dan bangunan rumah;
2. Gedung kantor, pabrik dan gudang
3. Pusat perbelanjaan, venue, stadion dan sebagainya
4. Pembangkit listrik, operasi lapangan dan beberapa konstruksi insinyur besar

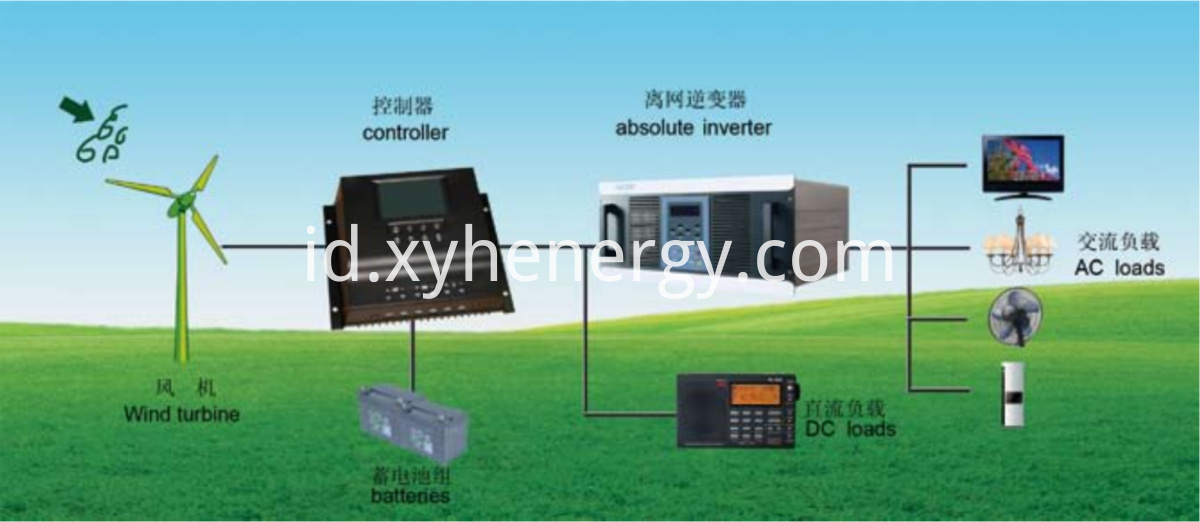

Sistem tenaga angin off-grid terdiri dari turbin angin, pengontrol, baterai, inverter angin off grid dan sistem distribusi. Angin menghasilkan tenaga AC melalui generator turbin angin yang digerakkan oleh angin, kemudian diubah menjadi tenaga DC. Turbin angin off grid inverter akan membalikkan daya DC menjadi tegangan yang tepat, frekuensi dan daya AC gelombang sinus murni ke beban lokal. Ketika kecepatan angin sangat tinggi untuk menyebabkan tegangan dc tinggi, pengontrol akan memulai melampaui energi penuh dengan membongkar.
fitur
1.Menggunakan IGBT dari Mitsubishi atau Infineon company sebagai komponen daya
2. Menggunakan mikroprosesor perusahaan ATEMEL Amerika sebagai pengontrol gambar
3. Fungsi perlindungan dan peringatan yang sempurna
4. Bingkai sirkuit kompak, Max. Efisiensi≥94%
5. Layar LCD bahasa Inggris besar, tampilan sempurna, ramah antarmuka
6. Komunikasi RS232 / 485, antarmuka multi komunikasi dapat dipilih
7. Dengan rentang tegangan input yang luas
Parameter Teknik:
Model
|
XWA220-50KS
|
XWA220- 100KS
|
XWA480- 200KS
|
XWA480- 300KS
|
XWA480- 500KS
|
XWA480- 800KS
|
XWA480- 1000KS
|
DC input
|
Input rating voltage(Vdc)
|
220
|
480
|
Input rating current(A)
|
252.5
|
505
|
462
|
694
|
1157
|
1851
|
2314
|
Input DC voltage allowing range(Vdc)
|
187~300
|
420~800
|
AC output
|
Output rating capacity(KVA)
|
50
|
100
|
200
|
300
|
500
|
800
|
1000
|
Output rating voltage and frequency
|
AC380V/220 Vac, 50Hz(Three-phase
four-wire)
|
Output rating current(A)
|
75.6
|
151.5
|
303.9
|
455.8
|
759.7
|
1215.5
|
1519.4
|
Output voltage precision(V)
|
AC380V±3%
|
Output frequency precision(Hz)
|
50/60hz±0.05
|
Wave distortion(THD)
|
≤3%
|
Dynamic response
|
5%
|
Power factor(PF)
|
0.8
|
Overload ability
|
150%,10 seconds
|
Crest factor(CF)
|
3:1
|
Inverted efficiency
|
92%
|
Insulation strength
|
1500 Vac,1minute
|
Noise (1meter)
|
≤55dB
|
Using condition temperature
|
-25℃~+55℃
|
Humidity
|
0-95%,non-condensing
|
Altitude (m)
|
≤6000
|
Dimension(W*D*H)mm
|
800*600*2260
|
1000*800*2060
|
2000*800*2060
|
5400*600*2260
|
Weight (Kg)
|
600
|
1100
|
1500
|
1600
|
2000
|
3000
|
4500
|
Protection function
|
Input reversing protection,input
low-voltage protection,output over-load protection,output short-circuit
protection, over-heat protection
|
