Solar In dan Off Hybrid Inverter

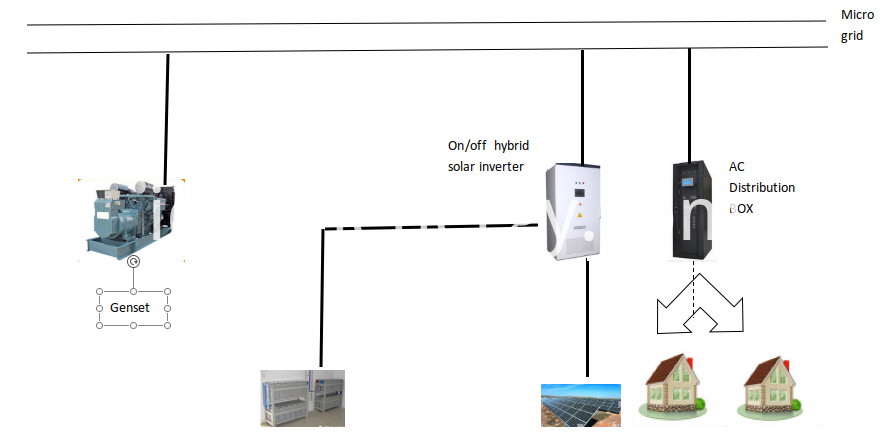

on / off hybrid Solar inverter tidak hanya dapat memasukkan daya ke jaringan, tetapi juga menyimpan daya PV ke baterai, dan langsung memberi daya beban. Mengganggu fungsi inverter surya on-grid. Pengisi daya / pengontrol MPPT surya, dan pengisi daya baterai untuk menawarkan dukungan daya yang tidak pernah putus. Layar LCD-nya yang komprehensif menawarkan pengoperasian tombol yang dapat dikonfigurasi pengguna dan mudah diakses. Seperti pioritas pengisian AC / solar, arus pengisian baterai, dan tegangan input yang dapat diterima didasarkan pada aplikasi yang berbeda.
Janin:
1. Sirkuit utama mengadopsi chip DSP perusahaan TI AS dan IGBT dari Mitsubishi, mengemudi
Perlindungan dari chip Mitsubishi Jepang, bagian dari output off-grid mengadopsi trafo isolasi, aman dan andal.
2. Dengan teknologi modulasi lebar pulsa SPWM, keluaran gelombang sinus murni, faktor daya
mendekati 1, konten harmonik arus rendah
3. Memiliki skema perlindungan daya lengkap dan fungsi deteksi diri dan perlindungan diri yang sempurna. Jika ada yang salah dengan sistem, sistem akan otomatis berhenti bekerja.
4. membalik kontrol siklus dekat saat ini, daya untuk mengontrol dan dapat disesuaikan
5. Dengan rentang tegangan input yang lebar untuk menyesuaikan dengan kebutuhan berbagai kesempatan
6. Teknologi MPPT (Pelacakan Titik Daya Maksimum)
7. Tutup struktur sirkuit, efisiensi maksimum> 94%
Spesifikasi inverter hibrida surya 20 ~ 600kw.
|
Type
|
XYH-20KS
|
XYH-30KS
|
XYH-40KS
|
XYH-50KS
|
XYH-100KS
|
XYH-250KS
|
XYH-500KS
|
XYH-600KS
|
|
AC side parameter
|
|
Rated capacity
|
20kw
|
30kw
|
40kw
|
50 kw
|
100 kw
|
250kw
|
500kw
|
600kw
|
|
Overload
|
22 kw
|
33kw
|
44kw
|
55 kw
|
110 kw
|
275kw
|
550kw
|
660kw
|
|
On-grid charging mode
|
|
Rated grid voltage
|
400 Vac
|
|
Grid voltage range
|
310~450Vac
|
|
Grid frequency
|
50Hz(47-51.5Hz)
|
|
Total harmonic distortion(THD)
|
<3%
|
|
Power factor
|
≥0.99
|
|
off-grid mode
|
|
Rated output voltage
|
400 Vac
|
|
Output voltage accuracy
|
<3%
|
|
Output frequency
|
50Hz
|
|
THDU
|
<1% line load
|
|
Overyload ability
|
110% 30minutes 120%1minute
|
|
DC voltage range
|
|
Max DC power
|
22 kw
|
33kw
|
44kw
|
55 kw
|
110 kw
|
275kw
|
550kw
|
660kw
|
|
Rated DC voltage
|
384 Vdc
|
480Vdc
|
|
MPPT routes
|
1
|
2
|
5
|
10
|
12
|
|
Solar
input DC voltage range
|
450~750 Vdc
|
560~850 Vdc
|
|
Connect
terminals
|
Terminal connection line
|
Cooper bar
|
|
System
|
|
Max efficiency
|
96.6%
|
|
Temperature
|
-25~+55°C
|
|
Humidity
|
0~95%,non condensing
|
|
Noise
|
<65dB
|
|
Protection
|
Polarity inverse,short circuit,island
efficiency.overheat,overload.ground fault protection
|
|
Cooling method
|
Forced cooling
|
|
Protect degree
|
IP20
|
|
Indication
|
Touching screen
|
|
Communication
|
Ethernet/RS485(MODBUS protocol)
|
|
W×D×H(mm)
|
650*600*1560
|
1000*800*2060
|
1200*900*2060+1000*900*2060（transformer）
|
|
Weight (kg)
|
350
|
400
|
650
|
700
|
900
|
2300
|
2700
|
3000
|
