Solar Inverter Built In Controller
Produk ini dirancang khusus inverter pompa surya. Solar pump inverter mentransfer arus DC surya menjadi AC untuk menggerakkan pompa air agar bekerja. Dengan pelacakan daya maksimum (MPPT), tidur lemah ringan, bangun intensitas cahaya, perlindungan untuk kekurangan air, perlindungan untuk tangki penuh air, perlindungan di bawah beban, peralihan otomatis fotovoltaik dan jaringan, operasi otomatis tanpa pengawasan dan fungsi kontrol dan perlindungan lainnya .
Ringkasan produk

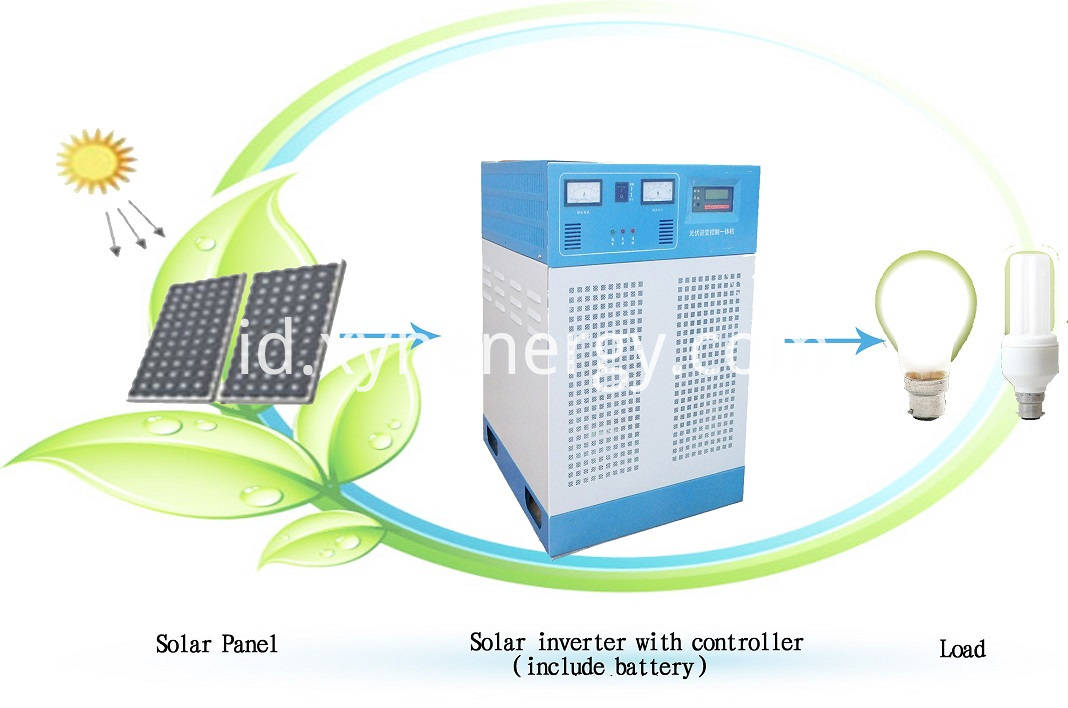

Solar inverter dengan pengontrol adalah generasi baru dari sistem pembangkit tenaga energi baru, yang ditujukan untuk karakteristik dan persyaratan sistem pembangkit tenaga energi baru. Sistem menggunakan energi yang dihasilkan oleh panel surya, mengisi baterai melalui pengontrol sedangkan baterai menyediakan daya listrik untuk inverter, setelah inverter menyediakan daya listrik untuk beban, penggunaan energi cahaya lebih efisien. Seri BSC menggabungkan inverter surya dan pengontrol menjadi satu, dan desain khusus untuk area pastoral, pulau, desa, dan stasiun surya kecil lainnya, dapat disediakan dalam daya pengenal untuk peralatan rumah tangga, instrumen, meter, TV berwarna, penerima satelit, dan peralatan otomotif .
1. Dilengkapi dengan MPPT solar charge controller untuk memaksimalkan dan mengatur daya DC dari solar array untuk pengisian baterai bank.
2. Desain tanpa transformator memberikan konversi daya yang andal dalam ukuran yang ringkas dan dengan efisiensi tinggi.
3. Dengan housing aluminium, sistem antarmuka terintegrasi, ringan dan praktis, membuat pemasangan lebih mudah. Ini adalah inverter ideal untuk pembangkit listrik PV kecil, atau satu per satu untuk rumah kecil, baik di dalam ruangan maupun di luar ruangan.
Parameter Teknik
Model
|
XSC24-500
|
XSC24-1000
|
XSC48-2000
|
XSC48-3000
|
Inverter
|
Rated power (W)
|
500
|
1000
|
2000
|
3000
|
Permitted AC input current(Vac)
|
220±15%
|
AC input rated current(A)
|
2.27
|
4.55
|
9.09
|
13.64
|
DC input rated voltage (Vdc)
|
24
|
48
|
DC voltage range (Vdc)
|
21.6~35
|
42~80
|
DC under-voltage
protection point (Vdc)
|
21.6
|
42
|
DC over-voltage
protection point (Vdc)
|
35
|
80
|
Output waveform
|
Sine wave
|
Output voltage accuracy
|
AC220V±3%
|
Output frequency accuracy
|
50Hz±0.2
|
Rated output current (A)
|
2.27
|
4.55
|
9.09
|
13.64
|
Output waveform
distortion rate(THD)
|
≤3%(Linear load)
|
Dynamic response (load0~100%)
|
5%,≤30ms
|
Power factor(PF)
|
0.8
|
Inverter efficiency
(80% resistive load)
|
>80%
|
>82%
|
Overload
|
120%,60s
|
Inverter protection
|
Battery under-voltage protection,
battery over-voltage protection, output overload protection, overheat
protection, lightning protection
|
Controller
|
Maximum open
circuit voltage (Vdc)
|
50
|
100
|
The maximum
charging current (A)
|
15
|
20
|
30
|
40
|
Battery under-voltage
protection point (Vdc)
|
21.6
|
42
|
Battery under-voltage
recovery point (Vdc)
|
24
|
48
|
Battery over-voltage
protection point (Vdc)
|
29
|
58
|
Battery over-voltage
recovery point (Vdc)
|
27
|
54
|
Rated efficiency
|
≥95%
|
Work environment
|
Using condition temperature
|
-25°C~+50°C
|
Humidity
|
<90% no condensing
|
Altitude
|
<5000m(when over 1000 meters according to GB/T3859.2
reduce the using amount)
|
Insulation strength
(input and output)
|
1500VAC,1minute
|
Noise (1meter)
|
≤40dB
|
Dimension(w*D*H)
|
400*420*500(Including battery box)
|
482*420*177mm
|
