Pemanas Air Tenaga Surya PV DC
I. Gunakan:
Pemanas air listrik cocok untuk mandi dan mencuci air panas (tidak dapat diminum) di rumah, perusahaan, industri jasa dan tempat lain.
II. Fitur:
Fitur:
1) Pemanas air Solar PV DC pertama di dunia
2) Kombinasi dengan pemanas air listrik berkualitas tinggi + panel PV Surya
3) DC72V + AC220V sama waktu
Listrik AC hanya perlu cadangan, bahkan di musim dingin hampir tidak membutuhkan listrik
4) 2 tingkat lebih tinggi dari standar pemanas air terbaik pada konsumsi Energi dan insulasi pemanas
setiap penurunan suhu 24 jam kurang dari 8 derajat!
5) garansi 10 tahun
6) Hampir tidak perlu listrik jaringan di musim dingin hanya dengan panel surya 400w-600w untuk area yang berbeda.
7) Data Efisiensi: 2 tingkat lebih baik dari standar tertinggi terbaik.
Koefisien konsumsi energi intrinsik 24H hanya 0,46. Koefisien konsumsi energi intrinsik Level 1 <= 0.6; Level 2 <= 0.7; Level3 <= 0.8; Level 4 <= 0.9; Level5 <= 1;
Tingkat keluaran air panas setinggi 94,8%; level tertinggi 1, hanya lebih dari 70%. level 2 harus lebih dari 60%.
Konsumsi daya hanya setengah dari pemanas air listrik tradisional jika hanya menggunakan daya jaringan.
tidak perlu khawatir kebocoran air lagi!
tidak perlu membuang menit air dingin sebelum air panas!
Suhu air yang konstan untuk kenyamanan lebih!
Instalasi mudah / Penggunaan aman!
Memenuhi kebutuhan Anda dari 100L, 125L, 150L, 200L, 300L
III Diagram produk
V Technic Paramerter
|
|
|
|
|
Specifications of solar
water heater
|
|
|
|
|
Type
|
XYH-40L-D100L
|
XYH-50L-D125L
|
XYH-60L-D150L
|
XYH-80L-D200L
|
XYH-100L-D300L
|
|
|
(L)The tank capacity(L)
|
40
|
50
|
60
|
80
|
100
|
|
|
The tank material
|
304SUS
|
304SUS
|
304SUS
|
304SUS
|
304SUS
|
|
|
(L)Equivalent capacity L
|
100
|
125
|
150
|
200
|
300
|
|
|
(VDC)PV peak voltage
|
DC 72V
|
DC 72V
|
DC 72V
|
DC 72V
|
DC 72V
|
|
|
(VDC)PV open circuit voltage
|
84
|
84
|
84
|
84
|
84
|
|
|
(W)PV peak power
|
200+200 w Or above
|
250+250 w Or above
|
275+275w Or above
|
300W*3
|
300w*4
|
|
|
Grid Power V
|
220
|
220
|
220
|
220
|
220
|
|
|
(Hz)Power frequency
|
50
|
50
|
50
|
50
|
50
|
|
|
Rated power consumption W/H
|
2500
|
2500
|
2500
|
2500
|
2500
|
|
|
(MPa)Nominal pressure
|
0.8
|
0.8
|
0.8
|
0.8
|
0.8
|
|
|
(ºC)Temperature range
|
30--85
|
30--85
|
30--85
|
30--85
|
30--85
|
|
|
(mm)The extermal
diameter
|
410
|
410
|
410
|
|
|
|
|
(mm)Outer barrel length(mm)
|
760
|
820
|
900
|
|
|
|
|
(mm)Insulation thickness
(mm)
|
55
|
55
|
55
|
55
|
55
|
|
|
(Kg/m³)Insulation density
|
34
|
34
|
34
|
34
|
34
|
|
|
Insulation material
|
Environmentally friendly
polyurethane
|
Environmentally friendly
polyurethane
|
Environmentally friendly
polyurethane
|
Environmentally friendly
polyurethane
|
Environmentally friendly
polyurethane
|
|
|
(Kg)Total weight(Kg)
|
|
|
|
|
|
|
|
24hε)Natural energy
consumption coefficient (ε)
|
0.46
|
0.46
|
0.46
|
0.46
|
0.46
|
|
|
|
|
|
Energy
consumption level
|
Super grade 1
|
Super grade 1
|
Super grade 1
|
Super grade 1
|
Super grade 1
|
|
|
|
(μ)Hot water
output(μ)
|
94.8%Super grade 1
|
94.80%
|
94.80%
|
94.80%
|
94.80%
|
|
|
|
Energy consumption
level
|
Super grade 1
|
Super grade 1
|
Super grade 1
|
Super grade 1
|
Super grade 1
|
|
|
|
energy efficiency level of
whole machine
|
Super grade 1
|
Super grade 1
|
Super grade 1
|
Super grade 1
|
Super grade 1
|
|
|
|
(mm)Out packing size
(mm)
|
|
|
|
|
|
|
|
|
(Kg)Gloss(Kg)
|
|
|
|
|
|
|
|
|
model number D:means
equivalent to.for example,XYH-40L-D100L means equal 100L water output.
|
|
|
|
|
|
solar panel rated voltage
need to be 72V, open cercuit voltage need to be 84V,if not this one ,need to
inform us before production
|
|
|
|
|

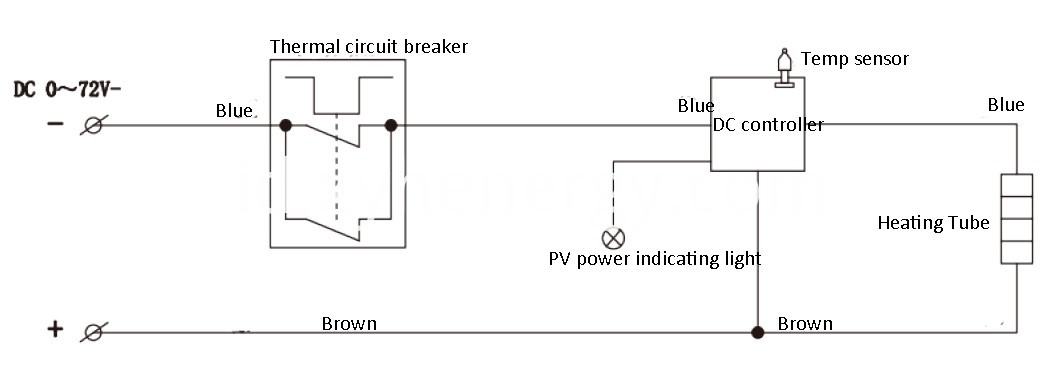

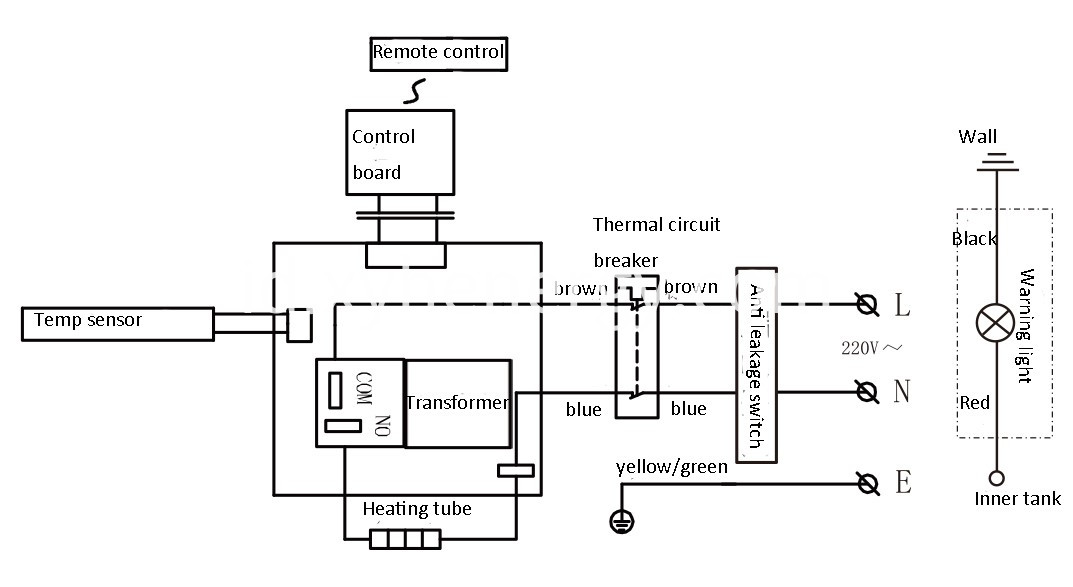

· VI skema kelistrikan
VII metode instalasi
Unit ini harus dipasang oleh pemasang profesional
1, persiapan untuk pemasangan
(1) Personel instalasi profesional dilengkapi dengan peralatan instalasi dan instrumen inspeksi yang memenuhi syarat.
(2) Periksa apakah pemanas air listrik dalam kondisi baik dan apakah dokumen dan aksesori acak sudah lengkap.
(3) Bacalah “ Instruksi Manual ” ini dengan seksama untuk memahami fungsi, metode penggunaan, persyaratan pemasangan dan metode pemasangan pemanas air listrik yang akan dipasang.
(4) Periksa catu daya pengguna, Anda harus menggunakan catu daya 220V - 50HZ, sambungan listrik pemanas air listrik umumnya menggunakan sirkuit cabang khusus, kapasitasnya harus lebih dari 1,5 kali nilai arus maksimum air listrik pemanas; posisi stop kontak harus diletakkan ditempat yang aman untuk menghindari resiko sengatan listrik. Periksa soket tetap terpisah yang digunakan oleh pemanas air listrik dengan inspeksi visual dan gunakan alat pengukur khusus (pengukur fase, pensil uji, pengukur tahanan pentanahan, dll.) Untuk memastikan pemasangan yang benar dari kabel hidup dan netral serta pentanahan yang andal; periksa meteran energi listrik, kabel dan pemasangan terpisah secara detail. Apakah kapasitas soket memenuhi persyaratan pemanas air listrik; Jika tekanan air keran lebih dari 0.8MPA, pengguna harus memasang katup pengurang tekanan pada pipa saluran masuk air.
(5) Membantu pengguna untuk memilih lokasi pemasangan pemanas air listrik; hindari tempat di mana kebocoran gas yang mudah terbakar atau lingkungan dengan gas korosif yang kuat; hindari tempat di mana listrik dan medan magnet yang kuat langsung bekerja; hindari sinar matahari langsung, hujan, angin Tempat berhembus; cobalah untuk menghindari getaran; mencoba memperpendek jarak antara pemanas air listrik dan titik pengambilan air, dan mengurangi kehilangan panas dari pipa; harus ada drainase lantai yang memadai di dekat instalasi untuk menghindari drainase; untuk perawatan di masa mendatang, dan mesin pelepas, dll., posisi pemasangan pemanas air listrik harus memesan ruang tertentu; daya dukung permukaan pemasangan tidak boleh kurang dari 4 kali massa total pemanas air listrik setelah mengisi air, jika tidak, pengguna perlu memasang braket di bawah pemanas air listrik. Untuk memastikan keamanan.
(6) Bagi mereka yang tidak memenuhi persyaratan pemasangan pemanas air listrik, personel instalasi profesional harus memberi tahu pengguna dengan jelas dan merekomendasikan perbaikan. Jika perbaikan tidak dapat diperbaiki, pemasangan harus ditolak.
